Beschreibung

Airless-System zum intervallartigen Auftragen dünnflüssiger Medien aus der Distanz ohne Luftbeimischung.

Haupteinsatzgebiet:

Äußere MMKS bei einfachen spanabhebenden (Bohren, Gewindeschneiden) und bei spanlosen (Umformen, Scheren) Metallbearbeitungen.

Funktionsprinzip:
Die Flüssigkeit fließt aus dem Behälter in die Kolbenkammer. Der Kolben, der durch einen Druckluftimpuls beschleunigt wird, schießt das Medium mit hohem Druck durch die Düse.

Version: P35/1-Y03-GLV-SH4                              Version: P35/1- -V-SH4

Einstellmöglichkeiten

  • Menge der Flüssigkeit (manuell) an Dosier-Fix Skala

  • Option: Druck der Betätigungsluft des Kolbens (manuell)

  • Ein-/Ausschalten über Ansteuerung (elektrisch, pneumatisch oder per Pedal)

Technische Daten
BezeichnungWert  Einheit
 Betriebsdruck3-8  bar
 max. Dosiermenge0,06* für P35/1
0,12* für P35/1(4DF)
 ml/Hub
 KühlschmiermittelLubrimax® und andere
 empfohlene Viskosität1 - 50**   mm²/s (bei 40°C)
 max. Entfernung750*  mlm
  AbmessungenHxBxT
 P35/1-…-GLVØ 40 x 270 Ø x L in mm
 P35/1-…-VØ 40 x 135 Ø x L in mm

* Maximalwerte beziehen sich auf wässrige Viskosität
** Zum Teil anwendungsspezifisch, abhängig von Betriebsdruck, Medium, Düsenform

Ausstattung: Basis
null

Basisausstattung

  • Druckluftbetriebener Kolben im Aluminiumgehäuse Ø40, Flüssigkeitsdichtungen aus FPM.
  • Version P35/1: Stufenlose Verstellmöglichkeit der Flüssigkeitsmenge bis max. ca. 0,06 ml/Hub, inklusive ablesbarer Skaleneinteilung von 0,00 bis 7,00 am Dosier-Fix.
  • Version P35/1(4DF): Stufenlose Verstellmöglichkeit der Flüssigkeitsmenge bis max. ca. 0,12 ml/Hub, inklusive ablesbarer Skaleneinteilung von 0,00 bis 7,00 am Dosier-Fix.
  • Anschluss ¼“ für Behälter 0,33-Liter PA oder Steckanschluss Ø6 für Mediumeingang von abgesetztem Wandbehälter.
  • Steckanschluss Ø4 für Drucklufteingang.
  • Befestigungsstange Ø10 / 8.
Ausstattung: Behälter

(von 0,33 bis 27 Liter wählbar)

Gerätemontage

null
null

Behälter 0,33-Liter PA

Behälter 0,33-Liter PA mit Schraubdeckel, Entlüftungsstopfen, Ausflusssieb.

Wandmontage

Behälter 1,0-Liter PE

Behälter 1,0-Liter PE, mit Schraubdeckel, Ent­lüftungsbohrung, Absperr­hahn, Zuleitung L=1.500 und Wandhalter (auf Wunsch mit 2 x Rund­magnet Ø57)
null

Behälter 6,0-/10-/17-/27- Liter

Behälter 6,0-/10-/17-/27-Liter aus Aluminium mit Schraubverschluss, herausnehmbarem Sieb, automatischer Entlüftung, Ausflusssieb und Füllstandsanzeige. Mit Wandhalter aus stabilem Aluminiumprofil 40×40 mit 4 Stahllaschen für die Wandmontage. Auf Wunsch mit Schwimmerschalter min oder min+max (in Metallausführung, potentialfrei, jeweils als NC oder NO).
Ausstattung: Ansteuerung

(elektrisch, pneumatisch oder per Pedal wählbar)

null

Fußschalter pneumatisch

Fußschalter pneumatisch 3/2-Wege (800 Nl/min). Auf Wunsch mit Schutzabdeckung.

Elektromagnetventil

Elektromagnetventil 3/2-Wege (120 Nl/min) mit Hilfsbetätigung (für gelegentliches manuelles Schalten). Spule mit Stecker in 24VDC, 24VAC, 110VAC oder 230VAC.
null

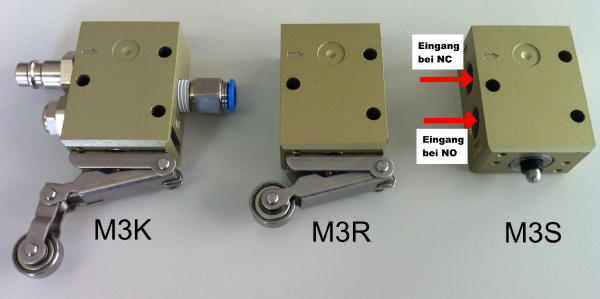

Mechanische Ansteuerung

Mechanische 3/2-Wege-Ventile (700 Nl/min) mit Stößel, Hebel oder Rollhebelauslöser und 2m Schlauchleitung zum Gerät

Pneumatikventil

Pneumatikventil 3/2-Wege (550 Nl/min).
Ausstattung: Düsen

(wählbar)

null

Düse Gliederschlauch (``GLV``)

Standard Gliederschlauchdüse (Ø13, L=170) Vollstrahl, bestens geeignet um die Düse einfach und flexibel ausrichten zu können. Diese Version kann bei Bedarf auf die Kurzversion umgebaut werden.
null

Düse Direktmontage (``V``)

Auf Wunsch als Kurzversion mit der Düse Vollstrahl (Ø13, L=32) direkt am Grundgerät montiert. Wenn kein Platz für die Gliederschlauchdüse gegeben sein sollte.
Ausstattung: Option

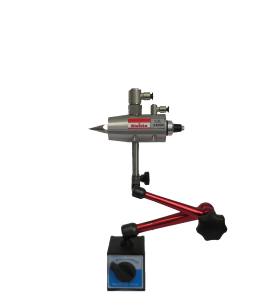

  • Stative mit schaltbarem Blockmagnet (55x50x80) oder Rundmagnet Ø80 und mit Gelenkstange (Lmax=250).
  • Druckminderventil inkl. Manometer zur besseren Regelung von Sprühentfernung und -bild.
