Beschreibung

Kolbenpumpen-System zum Versprühen kleinster Flüssigkeitsmengen.

Haupteinsatzgebiet:

Äußere MMKS bei Kaltkreis- und Bandsägen.

Funktionsprinzip:
Aus dem Behälter fließt die Flüssigkeit in eine Kolbenpumpe. Diese drückt eine exakt dosierte Menge des Mediums in den inneren Zuführschlauch. Getrennt zugeführte Druckluft zerteilt das Medium im Düsenblock und sprüht es auf die Zahnflanken des Säge.

Einstellmöglichkeiten

  • Hubvolumen der Pumpe (manuell)

  • Taktfrequenz der Pumpe (manuell)

  • Menge der Blasluft (manuell)

  • Druck der Blasluft (manuell)

  • Ein-/Ausschalten über Ansteuerung (elektrisch, pneumatisch oder manuell)

Technische Daten
 BezeichnungWert  Einheit
 Betriebsdruck4 - 8   bar
 Flüssigkeitsdurchsatz0-150*  ml/h pro Düse
 Typischer Verbrauch15-30*  ml/h pro Düse
 KühlschmiermittelLubrimax® und andere
 empfohlene Viskosität1 - 50*   mm²/s (bei 40°C)
AbmessungenHxBxT (mm)
 Gehäuse** (ohne Behälter)200x200x155
Düsenblock15x52x30
Ausstattung: Basis
null

Pumpenmodul SF

– Eine pneumatisch betriebene, fein dosierbare Kolbenpumpe mit FPM-Dichtungen, manuell über die Skala des Dosier-Fix einstellbares Volumen 0 – 0,03 ml / Hub.

– Entlüftungseinheit unterhalb des Pumpenmoduls integriert.

– Frequenzgenerator für Pumpenimpulse, manuell einstellbar 0 – 90 Hub min-1.

– Luftventil für die Mengeneinstellung der Blasluft.

– Kupplungsstecker für Druckluftanschluss an linker Gehäuseseite.

– Hochwertige Steckverschraubungen / Pneumatikschläuche.

– Stabiles, kompaktes Metallgehäuse mit robustem Metallschließer und Türdichtung für Staubschutz und Lärmreduktion, Erdungsbolzen.

null

EASY-COAX®-System

– Anschluss für Zuführschlauch mit EASY-COAX®-System (Stecksystem für schnelles, einfaches Montieren, Demontieren und Austauschen) an linker Gehäuseseite.

– Markierung der Komponenten gemäß der Bezeichnungen im Pneumatikschaltplan.

Ausstattung: Behälter

(von 0,33 bis 3,0 Liter wählbar):

Gehäusemontage

null

Behälter 0,33-Liter

Behälter 0,33-Liter PA mit Schraubdeckel, Entlüftungsstopfen, Ausflusssieb.
null

Behälter 1,0-/2,0-/3,0-Liter

– Behälter 1,0-/2,0-/3,0-Liter mit Plexiglas-Zylinder / NBR-Dichtungen oder Glas-Zylinder / FPM-Dichtungen. Mit Einfüllstutzen, Schraubverschluss, herausnehmbarem Sieb, automatischer Entlüftung, Ausflusssieb.
Ausstattung: Ansteuerung

(wählbar)

– Elektromagnetventil 3/2-Wege (120 Nl/min) mit Hilfsbetätigung (für gelegentliches manuelles Schalten). Spule mit Stecker in 24VDC, 24VAC, 110VAC oder 230VAC. Kabeldurchführung an der linken Gehäuseseite.

– Pneumatikventil 3/2-Wege (550 Nl/min) Mit Steckanschluss ø4 für Steuerluft an der linken Gehäuseaußenseite.

– Handventil 3/2-Wege (600 Nl/min) als Kipphebel an der rechten Gehäuseaußenseite.

– Mechanisches 3/2-Wege Stößel-, Rollhebel- oder Knierollhebelventil (700 Nl/min), wahlweise in den Ausführungen NC oder NO. Mit 2000mm Zuleitung PUNØ8 vom Gehäuse zum mechanischen Ventil und Steckanschluss Ø8 am Gehäuse.

Ausstattung: Zuführschlauch

– Koaxialer Zuführschlauch mit EASY-COAX®-System. Außenschlauch aus starkem Gummi mit robuster Metallummantelung Ø11, Innenschlauch für die Mediumzufuhr aus langlebigem PTFE Ø3. Kleinster Biegeradius 50 mm. Standardlänge 3m, Sonderlängen bis 14m am Stück möglich und durch zusammenstecken verlängerbar

Ausstattung: Düsen
null

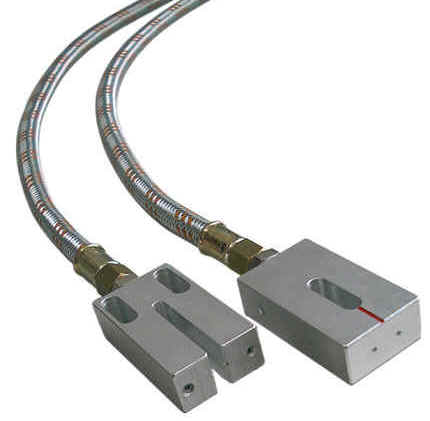

Düsenblöcke

-Düsenblöcke (Aluminium, 15x52x30mm) mit EASY-COAX®-System.
Für Bandsägen mit 3 optimierten Sprühstellen und zwei Befestigungs-Langlöchern 6x18mm.
Für Kaltkeissägen mit 2 optimierten Sprühstellen und einem Befestigungs-Langloch 6x21mm.
Ausstattung: Option

– 4 x Rundmagnet Ø80 (an der Rückseite montiert) für die einfache Befestigung des Gehäuses.

– 4 x Metallaschen (an der Rückseite montiert) für die feste Montage des Gehäuses.
