System zum permanenten, automatisiertem Fördern von Flüssigkeiten in geringen Fördermengen

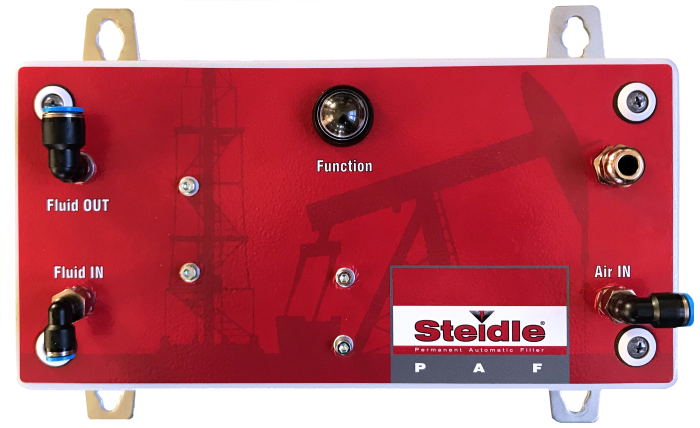

PAF ist eine platzsparende Fördereinheit für das Umfüllen von Flüssigkeiten von einem Behälter in einen anderen, auch über größere Höhen oder Entfernungen.

Haupteinsatzgebiet:

Befüllung von Behältern von MMKS-Geräten.

Funktionsprinzip:
Eine Förderpumpe saugt Flüssigkeit aus einem drucklosen Behälter an und fördert sie in einen Vorratsbehälter.

Einstellmöglichkeiten

• Voreingestellte Fördermenge ab Werk
• Fördermenge manuell anpassbar
• Ein-/Ausschalten über Ansteuerung, elektrisch oder pneumatisch

PAF ist speziell für die reduzierten Fördermengen und Behältergrößen der Minimalmengenschmierung entwickelt worden

Ein geringer, aber permanenter Volumenstrom verhindert das Überfüllen der Behälter oder das Aufschäumen der Flüssigkeit. PAF erleichtert das Befüllen von schwer zugänglichen Behältern, erweitert das Vorratsvolumen, erhöht die Prozesssicherheit und ermöglicht eine Verbrauchsmengenkontrolle.

Die kraftvolle, selbstansaugende Förderpumpe des PAF hebt Flüssigkeiten auf bis zu 2m Förderhöhe an und pumpt sie dann auf bis zu 4m Höhe weiter, auch über bis zu 20m Entfernung. Die typische Fördermenge beträgt 360ml/h. Auch gegen einen Staudruck von bis zu 5bar kann PAF Flüssigkeiten fördern (ein integriertes Sicherheitsventil schützt Sie vor Gefahren durch zu großen Staudruck).

Angesteuert wird PAF in der Standardausführung von einem elektronischen Steuersignal (z.B. einer Maschinensteuerung / SPS). Auf Wunsch ist auch eine rein pneumatische Ausführung erhältlich.

Das typische Anwendungsgebiet von PAF ist das permanente, automatische Auffüllen von Vorratsbehältern von Minimalmengenschmier-Systemen. Aber PAF ist auch überall dort einsetzbar, wo man das Fördern / Dosieren von Flüssigkeiten in geringen Mengen über einen langen Zeitraum automatisieren möchte.

PAF steigert die Arbeitsproduktivität

• • durch Entlastung des Maschinenbedieners (automatische Nachfüllung)

  • durch Befüllung auch während einer mannlosen Schicht

  • durch Befüllung von Druckbehältern (bis 5bar) auch während des Betriebes

  • bei zu klein konzipierten Behältern (z.B. bei beengtem Montageraum)

PAF steigert die Prozesssicherheit durch

• • permanente, automatisierte Nachfüllung

  • ein zusätzliches Vorratsvolumen (Redundanz)

  • die Möglichkeit einer Verbrauchsmengenerfassung

  • das kontrollierte Nachdosieren einer Komponente
    (z.B. KSS-Konzentrat)
